WAGO 221-613 COMPACT Verbindungsklemmen – 3-Leiter, 0,5–6 mm², 30 Stück

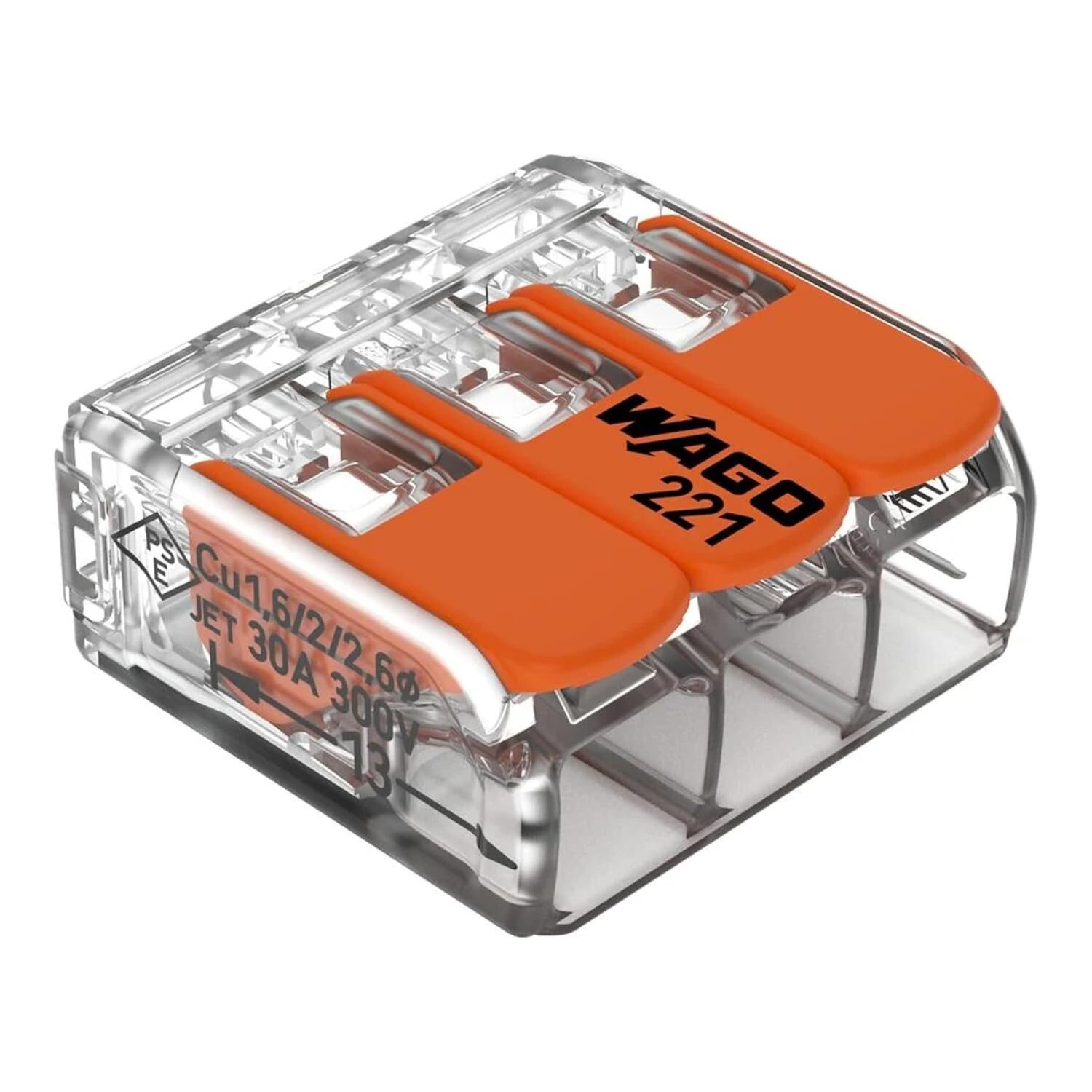

WAGO 221-613 COMPACT Verbindungsklemme – 3 Leiter, 0,5 bis 6 mm²

Die Serie 221 von WAGO ist der Standard, wenn Leiter schnell, werkzeuglos und wartungsfrei verbunden werden sollen. Diese Ausführung 221-613 hat drei Klemmstellen und nimmt Querschnitte von 0,5 bis 6 mm² auf – also auch die kräftigeren Leiter, an denen klassische Steckklemmen aufhören. Sie erhalten hier eine Packung mit 30 Stück.

Hebel auf, Leiter rein, Hebel zu

Kein Schraubendreher, kein Nachziehen, kein Aderendhülsen-Krimpen: Hebel öffnen, den abisolierten Leiter einstecken, Hebel schließen – fertig. Die CAGE CLAMP-Feder hält den Leiter mit konstanter Kraft, unabhängig davon, wie fest jemand angezogen hat. Das ist der Grund, weshalb diese Klemmen als wartungsfrei gelten, während Schraubklemmen und Lüsterklemmen sich über die Jahre lockern können. Die Hebel lassen sich beliebig oft wieder öffnen, Sie können eine Verbindung also korrigieren, ohne die Klemme zu ersetzen.

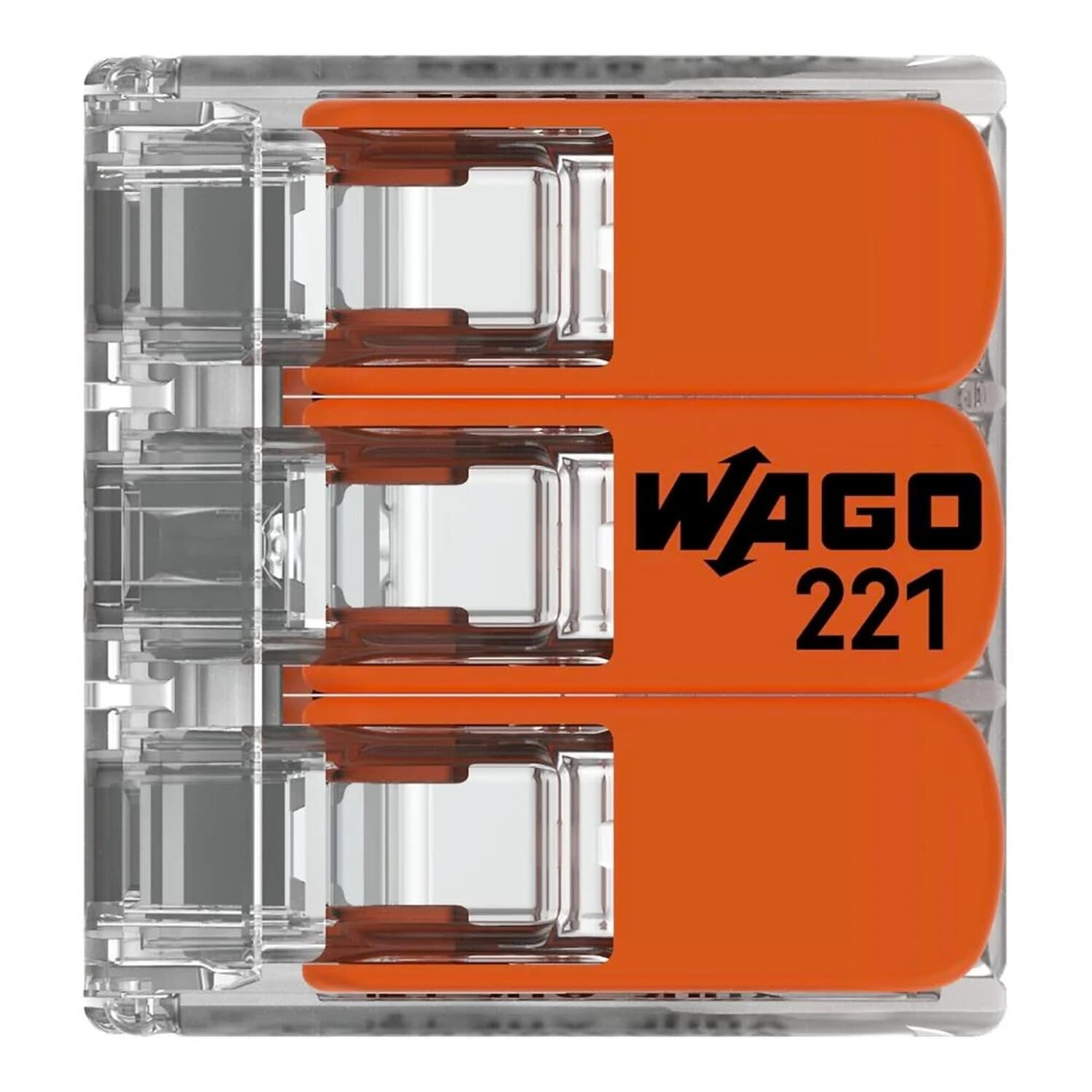

Das Gehäuse ist transparent, dadurch sehen Sie sofort, ob der Leiter richtig sitzt. Über die Prüföffnungen messen Sie ohne Abklemmen. Die Hebel sind versenkt, damit sie in engen Dosen nicht versehentlich aufgedrückt werden.

Wofür wir sie einsetzen

Bei fast jeder Installation, die wir liefern, wird irgendwo verbunden: das Netzteil einer Türsprechanlage im Sicherungskasten, der Klingeltrafo, die Speisung einer Aussenkamera, ein 2-Draht-Bus in der Verteildose. Genau dort sind diese Klemmen die schnellste und sauberste Lösung – und mit 6 mm² auch für die Zuleitung stark genug. Die 3-Leiter-Ausführung deckt den häufigsten Fall ab: eine Zuleitung auf zwei Abgänge.

Zulassungen und Bemessungsdaten

Nach IEC/EN 60664 ist die Klemme für 450 V und 41 A bemessen (Überspannungskategorie II, Verschmutzungsgrad 2, Bemessungsstossspannung 4 kV). Nach UL 486C gelten 600 V und 30 A in der Use Group C. Die Anwendungssicherheit für alle Leiterarten – eindrähtig, feindrähtig und mehrdrähtig – ist durch ENEC- und UL-Approbationen bestätigt. Anschließbares Leitermaterial ist Kupfer. Gefertigt wird in Deutschland.

Gut zu wissen

Die Leiter werden ohne Aderendhülsen eingelegt – die Klemme ist dafür gemacht. Wenn an Ihrem Kabel bereits industriell aufgepresste Hülsen sitzen, entfernen Sie diese vorher, sonst passt der Leiter nicht sauber in die Klemmstelle.

Die Serie 221 gibt es als 2-, 3- und 5-Leiter-Klemme und in zwei Größen (bis 4 mm² und bis 6 mm²). Wir führen hier die 3-Leiter-Ausführung bis 6 mm² im 30er-Pack. Brauchen Sie eine andere Variante oder eine andere Stückzahl, schreiben Sie uns – wir bestellen sie mit.

Arbeiten an der Hausinstallation sind Sache einer Fachperson. Schalten Sie den betroffenen Stromkreis vor dem Arbeiten frei und stellen Sie die Spannungsfreiheit fest.
